La machine à plastifier est utilisée pour couper le film vierge du film céramique roulé et le film céramique imprimé en morceaux carrés, puis les saisir et les aligner avec un bras mécanique. Après cela, ils sont laminés et pressurisés selon le programme défini pour former un bloc avec la structure interne du MLCC.
Le principe de fonctionnement consiste à installer le rouleau de film céramique vierge dans la bonne position de déroulement de la machine à plastifier ; Après l'impression, le rouleau de film céramique est installé dans la position de déroulement gauche de la machine à plastifier ; Ensuite, en fonction des exigences du processus, le programme est défini et le bras du robot de pelage saisit différents films. Après alignement automatique, les films sont empilés et mis sous pression. Enfin, le bras du robot sort les blocs empilés et les place dans le plateau de réception.
Dimensions hors tout de la machine : Hôte 4350 mm (L) x1600 mm (l) x2500 mm (H).

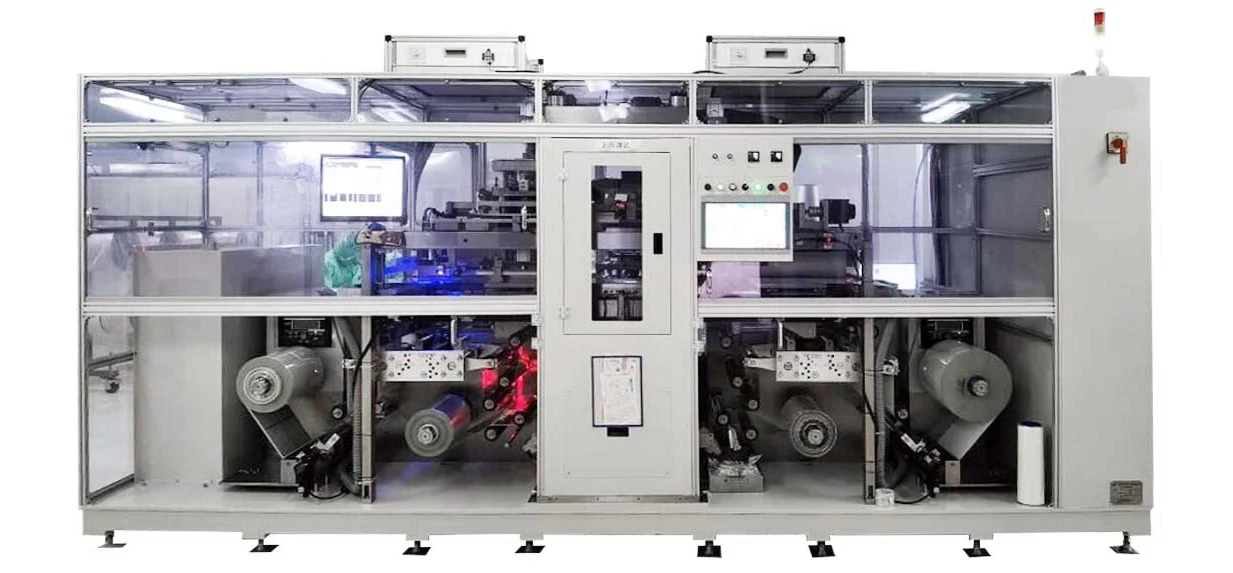

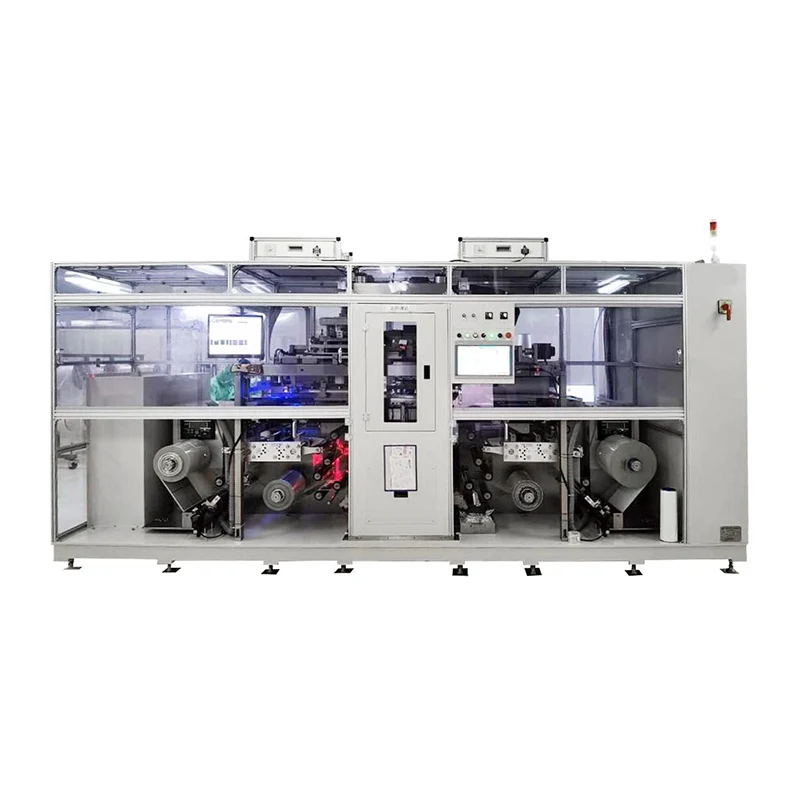

La machine d'empilage automatique MLCC YISENRONG se compose d'un support, d'un mécanisme de transfert de rouleau côté électrode, d'un mécanisme de transfert de rouleau côté électrode, d'une table de travail de pelage côté électrode, d'une table de travail de pelage côté couverture, d'un manipulateur de manipulation de film et d'un mécanisme d'alignement, d'un mécanisme de pression, d'un manipulateur de réception de matériau et d'un système électrique. Le bas du rack est soudé avec des profilés en acier, garantissant la stabilité et la précision de l'équipement. D'autres zones sont conçues avec des cadres profilés et des matériaux de fermeture en PVC transparent, rendant l'intérieur visible et facile à utiliser.
Pression d'air comprimé 0,5-0,7MPa
Débit d'air comprimé 200L/Min
Alimentation CA 380V+10% 50Hz
Puissance maximale de 30 kW
Température 20-30 ℃
Humidité 60 ± 10%
A. Portez correctement un équipement de protection.
B. Effectuer des inspections de sécurité des équipements.
C. Suivez les procédures opérationnelles et les mesures d’atténuation des risques :
Ne touchez pas les pièces mobiles (par exemple, les couteaux, les poulies) avec les mains.
Ne réglez pas, ne mesurez pas et ne nettoyez pas les débris à la main pendant le fonctionnement.
Pour les opérations collaboratives à plusieurs personnes, clarifiez la répartition des responsabilités pour éviter l’activation accidentelle des dispositifs de contrôle.
D. Entretien de l'équipement et préparation aux situations d'urgence :
Effectuer un entretien et un entretien réguliers.
Nettoyer le matériel après utilisation ; inspectez les pièces usées (par exemple, les couteaux, les roulements) et remplacez-les rapidement.
Tester régulièrement les dispositifs de sécurité (par exemple, les capots de protection, les interrupteurs d'arrêt d'urgence) ; toute suppression non autorisée est interdite.
E. Intervention d'urgence :
En cas de dysfonctionnement soudain ou d'accident, coupez immédiatement l'alimentation électrique et signalez l'incident ; n'essayez pas de réparer l'équipement pendant qu'il est en marche.
Délai de livraison : 90 jours.
