Le HTCC (co-température en céramique tirée) implique de mélanger la poudre en céramique avec des additifs tels que les solvants, les liants, les dispersants et les plastifiants pour former une suspension. Les bandes en céramique verte sont obtenues grâce à la technologie de coulée de ruban adhésif. Après les avoir coupés en films d'une taille fixe, le forage au laser est effectué. La technologie d'impression d'écran est utilisée pour remplir les trous et les circuits de conception sur chaque couche avec des métaux comme le tungstène, le molybdène et le molybdène - manganèse. Ensuite, les corps verts sont laminés, pressés, coupés et frittés. Enfin, une interconnexion verticale entre différentes couches est obtenue et la combinaison de métal et de céramique est terminée.

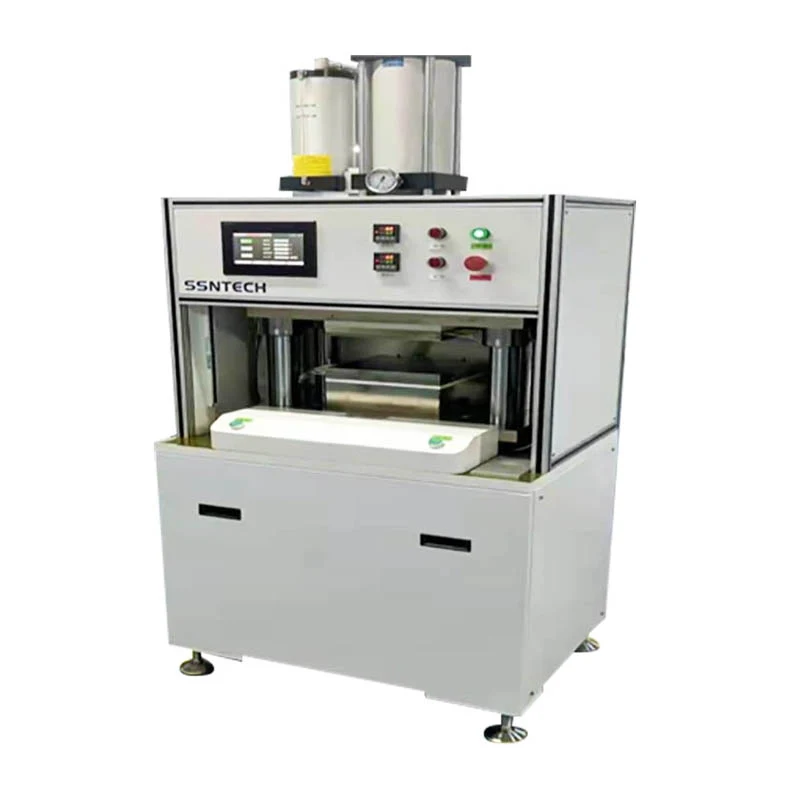

LeMachine d'aplatissement HTCCest un équipement clé spécialement conçu pour traiter les feuilles de céramique verte HTCC et les produits connexes, et il joue un rôle important dans le processus HTCC. Sa fonction principale est d'aplatir avec précision les feuilles de céramique verte HTCC, garantissant la planéité et la stabilité des feuilles de céramique verte dans le traitement ultérieur, améliorant ainsi efficacement la qualité et les performances des produits finaux.
1. Fonctions et principes de l'équipement
(1) Aperçu de la fonction
Aplôtre de feuille de céramique verte: il peut aplatir la suspension relevée remplie ou les motifs imprimés sur les feuilles de céramique verte HTCC CAST dans des conditions de température et de pression spécifiques. En contrôlant précisément la pression et la température, l'inégalité à la surface des feuilles de céramique verte est éliminée, offrant une bonne base pour les processus ultérieurs tels que la stratification et le frittage.
Application de pression uniforme: il peut réaliser une pressurisation uniforme des matériaux du produit. Dans le processus de production des produits HTCC, la pression uniforme est cruciale. Il peut garantir que toutes les parties des feuilles de céramique verte sont stressées uniformément, en évitant les défauts tels que la déformation et le délaminage causés par une pression inégale, améliorant considérablement la stabilité et la cohérence des produits et la réduction du taux de défaut.
(2) principe de travail
Sur la base de la théorie de l'élasticité et de la plasticité, la tête de pression de l'équipement est utilisée pour appliquer une pression sur les feuilles de céramique verte HTCC. Lorsque la tête de pression agit sur les feuilles de céramique verte, les feuilles de céramique verte subissent une déformation élastique sous pression. Avec l'augmentation continue de la pression, les feuilles de céramique verte pénètrent progressivement dans le stade de déformation plastique, réalisant ainsi la correction et l'aplatissement de la surface inégale. Dans le même temps, l'équipement est équipé de systèmes précis de la pression et de la température pour assurer la stabilité de la pression et de la température pendant le processus d'aplatissement, répondant aux exigences du processus d'aplatissement de différentes feuilles de céramique verte HTCC.
2. Caractéristiques et avantages de l'équipement
(1) Contrôle de pression de précision élevée
Régulation précise de la pression: il adopte un système hydraulique avancé et des capteurs de pression de précision élevés, qui peuvent réaliser une régulation sans étape de la pression d'aplatissement avec une précision de régulation de ± 0,1 MPa. Que ce soit pour les feuilles de céramique verte mince ou des matériaux spéciaux qui nécessitent une haute pression pour l'aplatissement, la pression peut être réglée et contrôlée avec précision pour assurer la consistance et la stabilité de l'effet d'aplatissement.
Uniformité à haute pression: grâce à la structure de la tête de pression conçue de manière optimale et au système de distribution de pression, il garantit que la pression est répartie uniformément dans toute la zone d'aplatissement, avec une déviation de pression de LES que ± 1%. Cette caractéristique évite efficacement des problèmes tels que la déformation et les fissures des feuilles de céramique verte causées par une pression locale excessive ou insuffisante, améliorant considérablement la qualité et le rendement du produit.
(2) Contrôle de température précis
Large plage de contrôle de la température: leMachine d'aplatissement HTCCest équipé d'un système complet de chauffage et de contrôle de la température, avec une plage de contrôle de la température de la température ambiante à 200 ℃, ce qui peut répondre aux exigences de température de différents matériaux de feuille de céramique verte HTCC pendant le processus d'aplatissement. Que ce soit pour la température - des matériaux de feuille de céramique verte spéciale sensibles ou des conditions de température requises par les processus conventionnels, une régulation précise et un contrôle peuvent être obtenus.
Précision de contrôle de la température élevée: il adopte l'algorithme de contrôle de la température intelligent PID, combiné avec des capteurs de température à haute précision, avec une précision de contrôle de la température de ± 1 ℃. Un environnement de température stable est propice à l'écoulement uniforme et à la déformation plastique des matériaux à l'intérieur des feuilles de céramique verte, assurant l'effet d'aplatissement tout en réduisant l'impact des fluctuations de température sur les performances des feuilles de céramique verte.
(3) Performance de fonctionnement efficace et stable
Conception structurelle à haute fiabilité: le cadre principal est en acier à haute résistance, qui a une excellente rigidité et stabilité après traitement de précision et inspection de qualité stricte. Pendant le fonctionnement continu à long terme, l'équipement peut résister à une pression énorme et à des opérations fréquentes, et n'est pas sujette à la déformation, au relâchement et à d'autres problèmes, assurant une forte fiabilité et une longue durée de vie de l'équipement.
Système avancé de transmission et de contrôle: il est équipé d'un système de conduite moteur avancé et d'un système de contrôle PLC, réalisant l'automatisation et l'intelligence du fonctionnement de l'équipement. Les opérateurs doivent uniquement définir des paramètres pertinents sur l'interface humaine - Machine, et l'équipement peut effectuer automatiquement l'opération d'aplatissement en fonction du programme Preset, avec un fonctionnement simple et un fonctionnement stable. Dans le même temps, l'équipement est équipé d'un diagnostic de défaut complet et d'une fonction d'alarme, qui peut détecter et résoudre des problèmes en temps opportun pendant le fonctionnement, améliorant l'efficacité de la production et la commodité de la maintenance de l'équipement.
(4) bonne commodité de fonctionnement
Interface humaine conviviale - Machine: un écran tactile de couleur de grande taille est utilisé comme interaction humaine - Interaction de la machine. La conception de l'interface est simple et intuitive, et l'opération est pratique et facile à comprendre. Les opérateurs peuvent facilement effectuer des opérations telles que le réglage des paramètres, le démarrage et l'arrêt de l'équipement et la surveillance de l'état de fonctionnement via l'écran tactile, réduisant considérablement l'intensité de la main-d'œuvre et la difficulté de fonctionnement des opérateurs.
Système de changement de moisissure rapide: Afin de répondre aux besoins d'aplatissement des feuilles de céramique verte HTCC de différentes spécifications, l'équipement est équipé d'un système de changement de moisissure rapide. Grâce à des opérations simples, le moule peut être remplacé en peu de temps, améliorant la polyvalence et la flexibilité de production de l'équipement et l'adaptation aux tâches de production diversifiées.
3. Champs d'application
LeMachine d'aplatissement HTCCest largement utilisé dans divers liens de l'industrie de l'appareil en céramique multicouches HTCC, y compris, mais sans s'y limiter, la production des produits suivants:
Capteur d'oxygène HTCC CHIP: Dans le processus de production des capteurs d'oxygène de puce, l'aplatissement précis des feuilles de céramique verte par la machine d'aplatissement HTCC contribue à assurer la cohérence et la stabilité de la structure interne du capteur, améliorant ainsi la précision de mesure et la fiabilité du capteur.
Ensemble en céramique HTCC: Pour la fabrication de forfaits en céramique HTCC, l'aplatissement peut assurer la planéité des feuilles de céramique verte avant la laminage et le frittage, afin que l'emballage ait une meilleure scellé et des performances électriques lors de l'encapsulation des composants électroniques.
Capteur de pression HTCC: Dans la production de capteurs de pression, la planéité des feuilles de céramique verte affecte directement la précision de détection de pression du capteur. La machine d'aplatissement HTCC offre un bon effet d'aplatissement pour les feuilles de céramique verte par une pression uniforme et un contrôle précis de la température, améliorant ainsi les performances globales du capteur de pression.
